SK Dynamo České Budějovice (2004) - I. liga - umělý trávník III. generace s osvětlením - certifikát FIFA + ČMFS
|
|
|
| | |
 |
|
| |
Slavnostní otevření fotbalového hřiště Uherský
Brod (2000) - Antonín Panenka a Milan Vopička
|
|
|
|
 |
|
| |
Licenční certifikát společnosti
FIFA - certifikace umělého
trávníku LANO
|
|
|
|
 |
|
| |
Certifikát ČMFS - osvědčení
regulérnosti daného hřiště pro
soutěže do úrovně II. ligy
|
|
|
|
|
| |
|
Nezbytným osvědčením, pro správnou volbu konkrétního typu umělého trávníku je
certifikát FIFA nebo UEFA (na základě náročných laboratorních zkoušek). Jen takto
certifikované trávníky mohou být uznány jako regulérní pro soutěže ČMFS až do
úrovně II. ligy. Osvědčením regulérnosti je certifikát ČMFS vydávaný vždy ke konkrétnímu
hřišti na základě splnění předepsaných parametrů. Tyto parametry se řídí
„Prováděcím pokynem Technické komise ČMFS,“ která spolupracuje s Asociací
zhotovitelů umělých trávníků III. generace při ESTO pro celé území České republiky
(prezidentem asociace je od r. 2007 M. Vopička viz. webové stránky ČMFS).
|
|
| | |
- Umělý trávník LANO PREMIER III. generace
Nová generace umělých trávníků se vyznačuje delším vláknem
- min. 5 cm (u dřívějších výrobků max. 3,5 cm). Křemičitý písek je
i nadále používán, ale jen jako stabilizační vsypová vrstva spodní
části trávníku - v oblasti, kterou fotbalista prakticky nezasáhne.
Nad pískovou vrstvou (2 cm) je vrstva gumového granulátu
(2,5 cm) a poslední 1 cm vlákna zůstává volný. Aby se umělý trávník
ještě více blížil přírodnímu, po instalaci se volný konec vlákna
fibrilizuje (uměle roztřepí). V současné době se rovněž používají
trávníky s mono-vláknem, který se ještě více přibližuje k přírodní
trávě, rovněž pokud to dovolí finance se doporučuje umělohmotná
litá podložka z polyuvretanu v tloušťce 2 – 3 cm.
- Výrazně se zlepšily sportovně technické vlastnosti, jako je rolování a odraz míče, riziko spálení kůže prakticky neexistuje
- Vyšší stabilita hráče je dána zásypem trávníku gumovým granulátem
- Hrací plocha je měkčí a pohlcuje dobře jednotlivé nárazy
- Hráč vnikne kopačkou do výplně trávníku podobně jako u přírodního
- Trávník třetí generace v tl. 6 cm v zimě nezamrzá
- Trávník třetí generace je možno automaticky zavlažovat v letních měsících
|
 |
|
| |
FC SIAD MOST (2004) - II. liga - umělý trávník
III. generace - certifikát FIFA + ČMFS
|
|
|
|
| | |
 |
|
| |
TJ Kyje - v popředí přírodní trávník, zadní hřiště s umělým
trávníkem III. generace - certifikát FIFA + ČMFS; osvětlení
|
|
|
|
 |
|
| |
Sportovní areál Pražačka se hřištěm pro kopanou
(2004) - umělý trávník LANO PREMIER III. generace
se vsypem gumového granulátu - certifikát FIFA |
|
|
|
| |
 |
|
| |

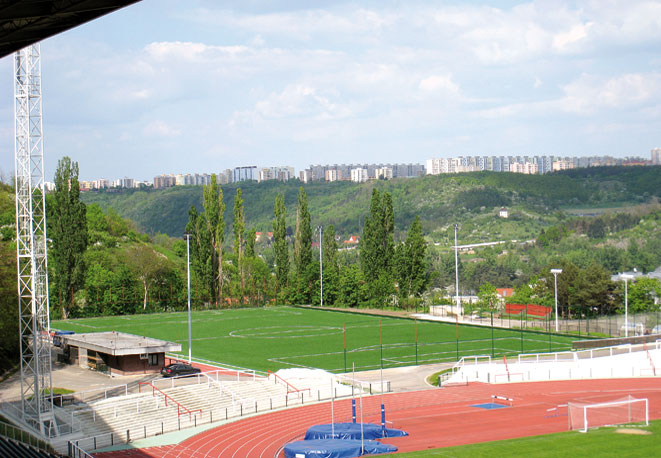

Fotbalové
hřiště s trávníkem III. generace LANO PREMIER -
DUKLA Praha II. liga - Juliska,
včetně osvětlení, který byl slavnostně otevřen 13.
6. 2008 s certifikací trávníku FIFA + ČMFS |
|
|
|
| |
a) vodopropustná konstrukce ze štěrkopísku, štěrků a závěrečné výsivky (základní konstrukce)
b) umělohmotná polyuretanová podložka (šichta) cca 3 - 3,5 cm
c) vodopropustný asfalt - cca 6 cm
(Rámcové pokyny skladby a provedení podkladních konstrukcí jsou obsaženy v Prováděcích pokynech Technické komise ČMFS. Jejich dodržení je podmínkou udělení Certifikátu ČMFS pro konkrétní hřiště).
|
| | |
 |
|
| |
Realizace podkladu včetně odvodňovacích žlábků s mřížkou
|
|
|
|
 |
|
| |
Postup pískování umělého trávníku
|
|
|
|
| | |
 |
|
| |
Zapracování gumového granulátu do umělého trávníku
|
|
|
|
 |
|
| |
Detail rozdílu mezi pískovým vsypem a vsypem gumového
granulátu
|
|
|
|
| | |
- Umělý trávník LANO-SOCCER II. generace
nebo LANO-SCORE s použitím vláken
LSR, která zabraňují spálení kůže při
pádech, se vsypem z křemičitého písku.
Pokládá se na výsivku bez podložky
nebo na vodopropustný asfalt s gumovou
vodopropustnou podložkou.
Délka vlákna - 28 až 32 mm, vsyp - písek.
Tento typ je předchůdcem umělých trávníků
III. generace. Je cenově přístupnější,
ale jeho vlastnosti se méně přibližují
přírodním trávníkům.
|
 |
|
| |
Fotbalový stadion Uherský Brod (2000) - umělý trávník II. generace
|
|
|
|
| |
|
SPORT TECHNIK BOHEMIA má výhradní zastoupení pro ČR a SR na dovoz a realizaci komplexních
sportovišť včetně podkladové konstrukce pro belgického výrobce umělých trávníků firmy LANO.
Umělý trávník LANO má certifikaci FIFA.
|
| | |
 |
|
| |
Prvoligový stadion FK Chmel Blšany (1992) - přírodní trávník
- SPECIÁL SYSTÉM
|
|
|
|
- Přírodní trávník
- použití lité patentní desky „SPECIÁL
SYSTÉM“ s výsevem anglického travního
semene. Součástí dodávky může být automatické
zavlažování systémem RAIN BIRD.
 Škvárové hřiště
- použití lité patentní desky
„SPECIAL SYSTÉM“- Mlatové hřiště
- směs písku, hlíny a jemného štěrku
|
| | |
- Ochranné oplocení za brankami - dodáváme rámové (povrch nutno ošetřit nátěrem) nebo francouzské COREL (kryto PVC, nenatírá se)
- Střídačky - kryté makrolonovým sklem různých tvarů
|
|
|
- Osvětlení - realizujeme podle české
verze evropské normy EN 12193
(schváleno ČMFS pro soutěžní utkání).
Dodáváme žárově pozinkované stožáry
a výbojková svítidla AEROLUX.
- Branky se sítěmi
- pevné nebo přenosné
- Odvodňovací žlábky s umělohmotnou
protiskluzovou mřížkou
- Zavlažovací systém RAIN BIRD
- Zavlažovací systém TORO
|
| |
 |
|
| |
Přenosná fotbalová branka se sítí
|
|
|
|
|
|
|
 |
|
| |
TJ Viktorie 8 (1993)
- přírodní trávník - detail oplocení
za brankou
|
|
|
|
| |
 |
|
| |
Odvodňovací žlábky po obvodu
hřiště, zámková dlažba
|
|
|
|
| |
|
|
|
|
